Protéger les fils électriques : distinguer l’isolation du câble et la protection mécanique

Un fil dénudé, un câble qui traverse une pièce ou une alimentation installée à l’extérieur ne se protègent pas de la même façon. Pour protéger les fils électriques sans créer de défaut d’isolement, commencez par identifier le risque : contact accidentel, humidité, choc, passage de personnes ou de véhicules, ou raccordement permanent. Avant toute intervention, coupez l’alimentation du circuit et vérifiez l’absence de tension avec un testeur.

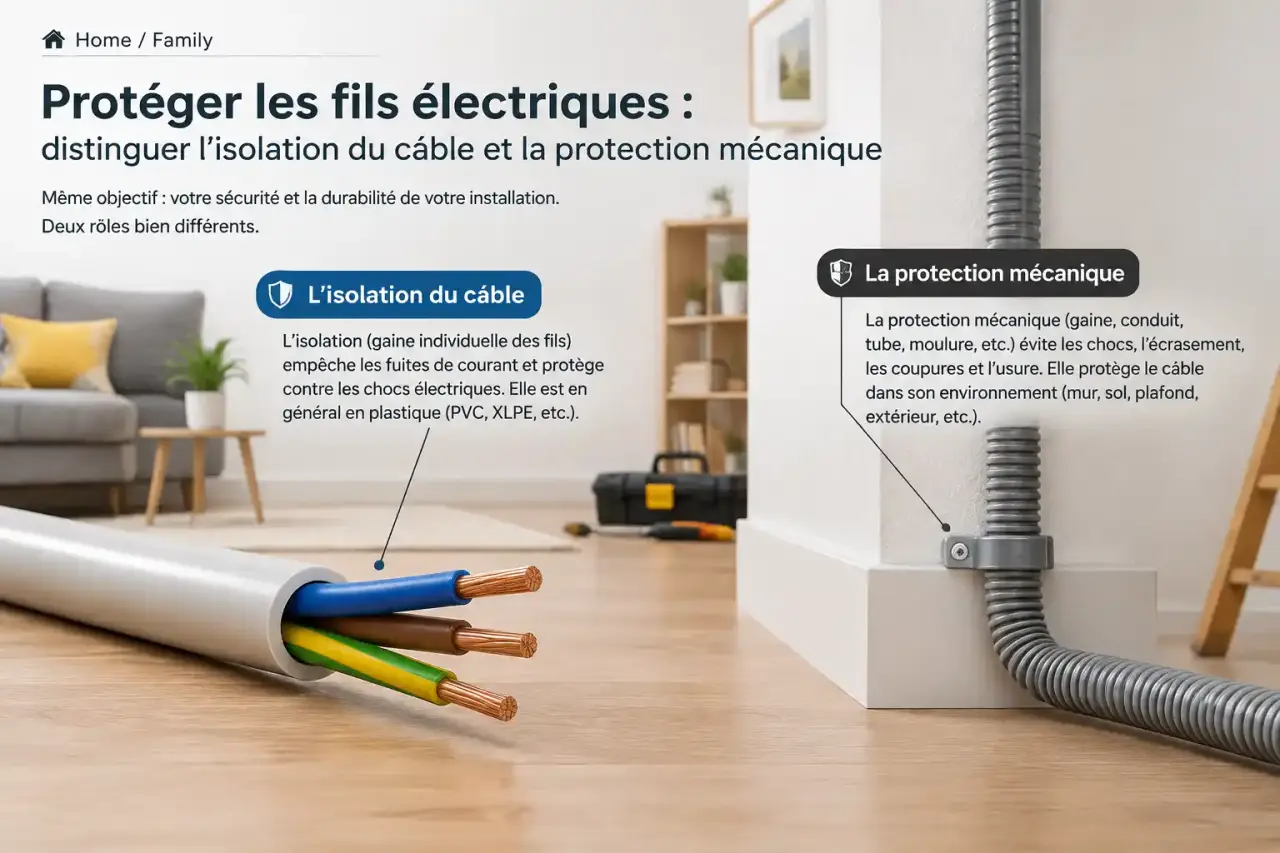

Isoler un fil et protéger un câble : deux besoins différents

L’isolation électrique concerne le conducteur ou sa gaine endommagée. Elle empêche le contact entre les parties sous tension, les personnes et les éléments métalliques environnants. La protection mécanique, elle, préserve un câble déjà gainé contre l’écrasement, les frottements, les intempéries ou le piétinement. Confondre ces deux fonctions conduit souvent à utiliser un simple ruban là où une gaine, une boîte ou une rampe est nécessaire.

Le ruban isolant ne remplace pas une installation

Le ruban isolant électrique peut dépanner un fil légèrement abîmé, à condition de l’appliquer sur une surface propre et sèche. Enroulez-le avec un chevauchement de 50 % à chaque tour, en débordant d’au moins 2 cm sur la gaine saine de chaque côté. Prévoyez au minimum 3 couches. Cette méthode convient pour quelques heures à une journée maximum, mais pas pour dissimuler une épissure, réparer durablement un câble à nu ou laisser une connexion accessible.

Le scotch de bureau, le ruban adhésif de bricolage courant et les fils simplement torsadés sont à proscrire. Ils ne garantissent ni tenue mécanique ni isolation fiable. Une réparation qui chauffe, se décolle ou retient l’humidité peut provoquer un court-circuit et endommager le circuit en amont.

Traiter un fil dénudé ou un raccordement de façon durable

Une extrémité dénudée ou un câble non utilisé demande une solution plus fiable qu’un recouvrement rapide. Si le circuit reste en service, le conducteur doit être raccordé ou isolé dans un dispositif prévu pour cet usage. Si le câble n’est plus utile, neutralisez-le en amont plutôt que de laisser son extrémité potentiellement alimentée derrière un meuble ou dans une cloison.

La méthode sûre pour une connexion permanente

1. Coupez le disjoncteur concerné et contrôlez l’absence de tension.
2. Examinez le câble. Une gaine fondue, craquelée, écrasée ou noircie justifie son remplacement plutôt qu’une réparation locale.
3. Utilisez une borne de connexion adaptée, comme un connecteur à levier Wago, un domino ou une cosse à sertir, selon le montage.
4. Placez le raccordement dans une boîte de dérivation fermée, dimensionnée pour les conducteurs et accessible après les travaux.
5. Refermez et fixez la boîte, puis remettez sous tension seulement après un contrôle visuel complet.

Une boîte de dérivation n’est pas un simple cache. Elle permet d’assurer la maintenance de l’installation. En gardant la connexion accessible, vous pouvez contrôler un serrage, repérer un échauffement ou modifier le circuit sans casser un doublage, ouvrir un faux plafond ou dégrader l’isolation. Cette précaution évite qu’une petite réparation devienne, des années plus tard, une recherche hasardeuse dans une zone invisible.

Adapter la protection au mur, au sol et à l’extérieur

Le choix dépend du chemin parcouru par le câble. Sur un mur intérieur, une goulotte protège des chocs légers tout en offrant un rendu propre. Dans un atelier, un garage ou un local technique, un chemin de câble facilite le regroupement et l’évolution des lignes. Il évite aussi que les câbles pendent, frottent sur une arête ou soient tirés par inadvertance.

Pour un câble extérieur ou enterré

À l’extérieur, le cheminement doit résister à l’humidité, à la pluie, au gel et aux agressions mécaniques. Une gaine ICTA peut être utilisée pour guider et protéger le câble selon le projet. Choisissez-la au bon diamètre et posez-la sans écraser les conducteurs. Pour une installation enterrée, préparez une tranchée et utilisez une gaine adaptée au passage prévu. Ne laissez pas un câble directement dans la terre ni sous des matériaux susceptibles de le couper ou de l’écraser.

Le raccordement extérieur demande une attention particulière. Une connexion doit rester dans une boîte fermée et adaptée à son environnement, jamais sous du ruban ni simplement glissée dans une gaine. Si le tracé longe une façade, un chemin de câble ou une goulotte correctement fixée protège aussi des UV, des frottements et des chocs du quotidien.

Pour un câble posé au sol

Dans une zone de circulation, utilisez un protège-câble au sol ou une rampe de franchissement. Ce dispositif limite les risques de chute et protège le câble des roues, des diables, des chariots ou des véhicules. Les modèles existent avec 2, 3 ou 5 canaux. Prévoyez des canaux séparés pour les réseaux électriques, informatiques et audio afin de limiter les interférences et de faciliter le repérage.

Pour un usage temporaire, vérifiez que la rampe repose à plat et que son capot ferme correctement. En présence de trafic intensif ou d’une pose durable, choisissez un modèle compatible avec la charge attendue et ancrez-le sur le béton ou l’asphalte avec des fixations adaptées. Certaines rampes de franchissement supportent jusqu’à 20 tonnes par essieu et accueillent des câbles jusqu’à 90 mm. Cette capacité doit toujours correspondre au modèle retenu et au trafic réel.

Dimensionner sans comprimer ni mélanger les réseaux

Le diamètre intérieur d’une gaine ou d’un canal doit permettre de tirer le câble sans forcer et sans plier excessivement sa gaine. Mesurez le diamètre extérieur des câbles, comptez leur nombre et anticipez les changements de direction. Un conduit juste suffisant aujourd’hui devient vite impraticable si une ligne doit être ajoutée ou remplacée.

• Choisissez le nombre de canaux selon les réseaux à séparer.
• Ajoutez un canal ou une réserve de volume pour une évolution future.
• Évitez les angles brusques et les points de pincement derrière les meubles, les portes ou les plinthes.
• Privilégiez des fixations régulières pour que le câble ne tire pas sur les raccordements.
• Pour une rampe modulaire, emboîtez les éléments afin de couvrir toute la zone exposée, sans interruption.

Un câble bien protégé ne doit ni être tendu comme une corde ni former une boucle où l’on peut accrocher le pied. Laissez une longueur raisonnable près d’un équipement pour son entretien, sans créer de surplus au sol. Cette organisation réduit aussi les contraintes exercées sur les prises et les connecteurs.

Les erreurs qui compromettent la sécurité électrique

La première erreur consiste à intervenir sous tension ou à supposer qu’un circuit est coupé sans vérification. La deuxième est de considérer une solution provisoire comme définitive : un ruban isolant peut dépanner, mais ne remplace ni un connecteur ni une boîte de dérivation. Enfin, cacher un raccordement dans un mur, sous un plancher ou dans une gaine inaccessible rend tout contrôle difficile.

• Ne recouvrez jamais une zone fondue ou noircie sans rechercher l’origine de l’échauffement.
• Ne faites pas passer un câble non protégé dans une zone de passage fréquent.
• Ne mélangez pas tous les réseaux dans un même canal lorsque leur séparation est nécessaire.
• Ne laissez pas un câble extérieur exposé sans protection adaptée à l’humidité et aux chocs.
• Ne choisissez pas une rampe sur sa seule largeur : le diamètre des canaux et la charge de circulation comptent aussi.

Pour une création de circuit, un doute sur l’état du câblage, une alimentation extérieure ou une installation soumise à la NF C 15-100, faites appel à un électricien. Il pourra vérifier la cohérence entre la protection des fils, les dispositifs de coupure et les conditions réelles d’utilisation.
